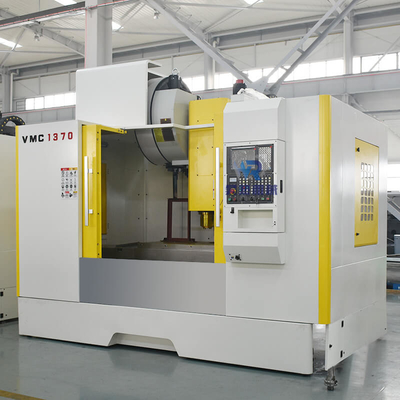

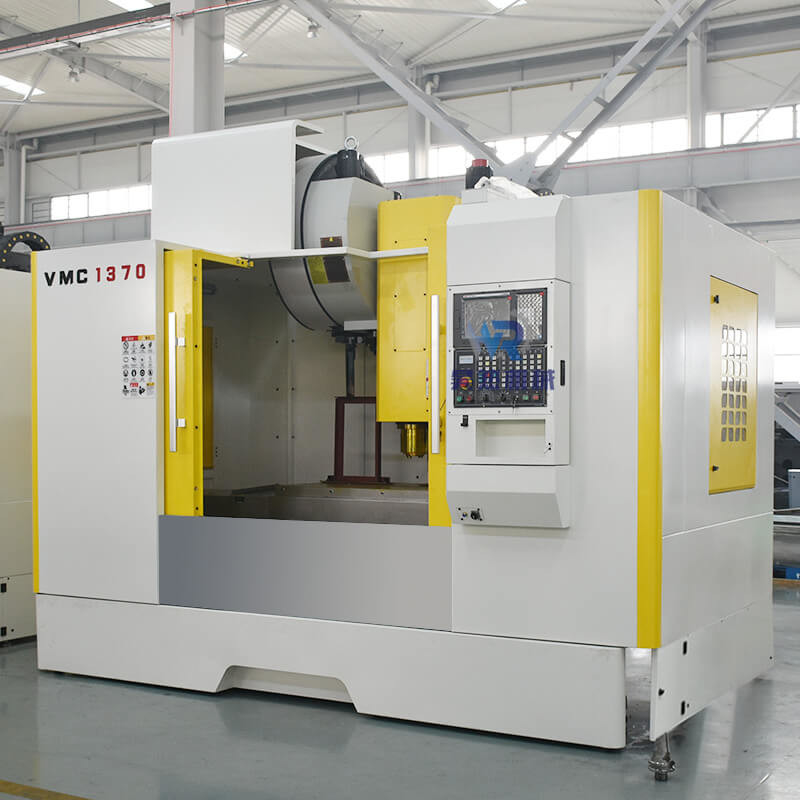

Vmc1370 Máy phay đứng CNC 3 trục VMC

Vmc1370 Máy phay đứng CNC 3 trục VMC
Vmc1370 Máy phay đứng CNC 3 trục VMC Vmc1370 Máy phay đứng CNC 3 trục VMC

Hình ảnh lớn :  Vmc1370 Máy phay đứng CNC 3 trục VMC

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HR
Chứng nhận: CE ISO
Số mô hình: vmc 1370
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: 26700$-32000$ per one set
chi tiết đóng gói: Gói gỗ
Thời gian giao hàng: Sau 15-30 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram, Trade Assurance
Khả năng cung cấp: 200 mỗi tháng
Tiếp xúc

Vmc1370 Máy phay đứng CNC 3 trục VMC

Sự miêu tả
Tên: vmc1370 Trung tâm gia công đứng CNC 3 trục Máy 3 trục VMC Số trục: 3
công suất gia công: Nhiệm vụ trung bình Phạm vi tốc độ trục chính (vòng / phút): 8000 - 12000
Số trục chính: Duy nhất Côn trục chính: BT40
Độ chính xác định vị (mm): ± 0,005 Độ lặp lại (X / Y / Z) (mm): ± 0,002
Làm nổi bật:

Trung tâm phay đứng Vmc1370

,

Trung tâm phay đứng VMC CNC

,

Máy phay đứng VMC

Vmc1370 Máy phay đứng CNC 3 trục VMC

Thông số sản phẩm
Người mẫu
VMC650
VMC840
VMC850
VMC855
VMC966 I
VMC1050
Kích thước bàn (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
1200x420
Tối đatải trọng cho phép (Kg)
400
300
500
500
600
500
Hành trình trục X (mm)
650
800
800
800
900
1000
Hành trình trục Y (mm)
400
400
500
550
600
500
Hành trình trục Z (mm)
550
550
500
550
600
550
Khe chữ T
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
5-18-100
tâm trục chính đến bề mặt dẫn hướng trục Z (mm)
485
445
552
590
663
) 575
mặt cuối trục chính với bàn làm việc (mm)
100-650
100-650
110-610
120-670
100-700
100-650
Lỗ côn trục chính
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
BT40-150
Tốc độ trục chính (r / phút)
8000
8000
8000
8000
8000
8000
Chuyển động nhanh X / Y / Z (m / phút)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
18/18/18
Trọng lượng máy (Kg)
3800
3200
5300
5500
5600
5500

Người mẫu
VMC1160
VMC1165
VMC1265
VMC1270
VMC1370
VMC1580
Vmc1690
Kích thước bàn (mm)
1200x600
1200x600
1200x600
1300 × 650
1400x700
1700X800
1600 * 800
Tối đatải trọng cho phép (Kg)
800
800
800
1000
1000
1500
1500
Hành trình trục X (mm)
1100
1100
1200
1200
1300
1500
1600
Hành trình trục Y (mm)
600
650
650
700
700
800
900
Hành trình trục Z (mm)
600
650
650
750
750
700
700
Khe chữ T
5-18x100
5-18-100
5-18-100
5-18-120
5-18-130
5-22-135
7-22-110
tâm trục chính đến bề mặt dẫn hướng trục Z (mm)
650
710
710
785
713
855
936
mặt cuối trục chính với bàn làm việc (mm)
120-720
120-720
120-770
120-850
120-870
160-860
150-850
Lỗ côn trục chính
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
BT50-190
Tốc độ trục chính (r / phút)
8000
8000
8000
8000
8000
6000
10000
Chuyển động nhanh X / Y / Z (m / phút)
36/36/24
36/36/36
36/36/36
24/24/24
24/24/24
24/24/18
15/15/12
Trọng lượng máy (Kg)
6500
6800
7000
7500
8000
12000
12000


Vmc1370 Máy phay đứng CNC 3 trục VMC 0
Vmc1370 Máy phay đứng CNC 3 trục VMC 1
Vmc1370 Máy phay đứng CNC 3 trục VMC 2
Vmc1370 Máy phay đứng CNC 3 trục VMC 3




Mô tả Sản phẩm
Máy Dọc đã tồn tại ở dạng cơ bản nhất của nó trong hơn 150 năm.Tuy nhiên, nó vẫn là một trong những dạng công nghệ gia công mới nhất (tiện / tiện là loại lâu đời nhất).Quá trình “phay” đòi hỏi một dao cắt quay, hoặc mũi khoan, và một bàn làm việc có thể di chuyển được, nơi mà phôi được gắn vào.Máy cắt được gắn vào và quay trong một vỏ được gọi là "trục chính".Thông qua độ sắc của dụng cụ và lực của bàn đẩy vật liệu vào máy cắt, vật liệu sẽ được cắt hoặc cạo theo ý muốn.Trục của lực có thể lên / xuống (gọi là Trục Z) trái / phải (gọi là Trục X), hoặc từ trước ra sau (gọi là Trục Y).
Trung tâm gia công đứng CNC có thể bao gồm một trục bổ sung để thực hiện các ứng dụng cắt cụ thể.Bàn quay thường được dùng làm Trục thứ 4 trên các nhà máy.Chúng có thể khác nhau về công suất kích thước và trọng lượng và có thể có cấu hình ngang hoặc dọc.Chúng thường là một tiện ích bổ sung cho một máy nghiền 3 trục tiêu chuẩn.Nhà máy sẽ phải có giao diện trục 4 thích hợp (thường là thẻ trục 4, ổ đĩa và Điều khiển CNC) để chấp nhận bàn quay trục 4.Bàn Trunnion cũng có thể là một tiện ích bổ sung cho Máy nghiền CNC thẳng đứng.Bàn Trunnion thêm trục thứ 4 và thứ 5 vào máy nghiền tiêu chuẩn bằng cách kết hợp Trục A (quay quanh Trục X) cũng như Trục C (quay quanh Trục Z).
Đăng kí:
VMC này thích hợp cho gia công cơ khí và chế tạo khuôn mẫu và nó có thể thích ứng với quá trình gia công
yêu cầu từ gia công thô đến gia công hoàn thiện. Nó cũng có thể hoàn thành nhiều quy trình làm việc như phay, khoan, ta rô, doa, v.v.
Ưu điểm sản phẩm

Những lợi thế củaTrung tâm gia công

1. Các bộ phận chính của máy công cụ trong trung tâm gia công được tối ưu hóa bằng phân tích phần tử hữu hạn.Gang chính được làm bằng gang có độ bền cao với cấu trúc kim loại ổn định.2. Trung tâm gia công cơ sở thân máy, khối trượt, bàn làm việc, cột, hộp trục chính và các bộ phận nền tảng chính khác sử dụng cấu trúc gang cứng cao, cấu trúc đồ họa kim loại ổn định, phân bố trong cấu trúc mạng nội bộ gia cố, để đảm bảo độ cứng cao và khả năng chống uốn và hiệu suất hấp thụ xung kích của các bộ phận nền móng;Các bộ phận cơ bản được làm bằng cát nhựa và được xử lý bằng cách phun cát, tôi và rung hiệu quả để đảm bảo sự ổn định về độ chính xác của máy trong quá trình sử dụng lâu dài và đảm bảo cho sự ổn định của hiệu suất của máy.3. Máy trung tâm gia công có cấu trúc thanh trượt định hình, được tối ưu hóa để giảm đường kính BA CHIỀU, giảm độ rung của máy công cụ trong quá trình cắt mạnh và làm cho máy công cụ cứng hơn.4. Trung tâm gia công đơn vị trục chính tốc độ cao và độ cứng cao kết hợp với động cơ trục chính servo;X / Y / Z sử dụng động cơ servo mô-men xoắn cao.X / Y / Z sử dụng vít bi độ chính xác cao của Đài Loan với ổ trục NSK Nhật Bản và khóa nhập khẩu chính xác cao.Đường ray dẫn hướng ba chiều X / Y / Z sử dụng thiết kế rãnh cứng, bề mặt cố định thông qua quá trình dập tắt tần số cực cao sau khi mài chính xác;Bề mặt trượt được làm bằng vật liệu chống mài mòn có độ bền cao với băng nhựa.Ray dẫn hướng Y cho thiết kế bốn rãnh (bao gồm cả ray dẫn hướng phụ) làm tăng đáng kể độ cứng và sức mạnh của máy công cụ.
Vmc1370 Máy phay đứng CNC 3 trục VMC 4
Vmc1370 Máy phay đứng CNC 3 trục VMC 5
Máy phát hiện
Vmc1370 Máy phay đứng CNC 3 trục VMC 6
Vmc1370 Máy phay đứng CNC 3 trục VMC 7
Ví dụ ứng dụng
VMC này thích hợp cho gia công cơ khí và chế tạo khuôn mẫu và nó có thể thích ứng với quá trình gia công
yêu cầu từ gia công thô đến gia công hoàn thiện. Nó cũng có thể hoàn thành nhiều quy trình làm việc như phay, khoan
, khai thác, nhàm chán, v.v.
Vmc1370 Máy phay đứng CNC 3 trục VMC 8
