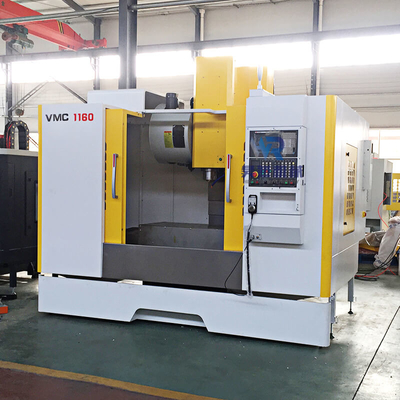

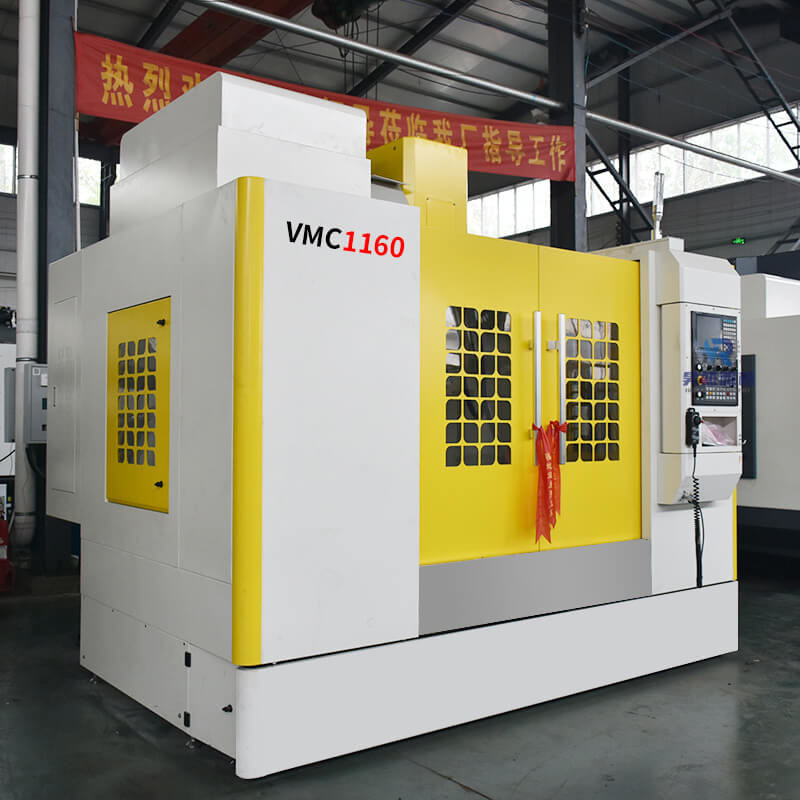

Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160

Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160
Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160

Hình ảnh lớn :  Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HR
Chứng nhận: CE ISO
Số mô hình: vmc 1160
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: 26700$-32000$ per one set
chi tiết đóng gói: Gói gỗ
Thời gian giao hàng: Sau 15-30 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram, Trade Assurance
Khả năng cung cấp: 200 mỗi tháng
Tiếp xúc

Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160

Sự miêu tả
Tên: 2022 thiết kế mới Trung tâm máy 5 trục vmc1160 Số trục: 5
công suất gia công: Nhiệm vụ trung bình Phạm vi tốc độ trục chính (vòng / phút): 8000 - 12000
Số trục chính: Duy nhất Côn trục chính: BT40
Độ chính xác định vị (mm): ± 0,005 Độ lặp lại (X / Y / Z) (mm): ± 0,002
Làm nổi bật:

Trung tâm phay đứng ODM

,

Trung tâm phay đứng 5 trục

,

ODM vmc 1160

Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160

Thông số sản phẩm
Người mẫu
VMC650
VMC840
VMC850
VMC855
VMC966 I
Kích thước bàn (mm)
1000x400
1000x400
1000x500
1000x550
1100x550
Tối đatải trọng cho phép (Kg)
400
300
500
500
600
Hành trình trục X (mm)
650
800
800
800
900
Hành trình trục Y (mm)
400
400
500
550
600
Hành trình trục Z (mm)
550
550
500
550
600
Khe chữ T
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
tâm trục chính đến bề mặt dẫn hướng trục Z (mm)
485
445
552
590
663
mặt cuối trục chính với bàn làm việc (mm)
100-650
100-650
110-610
120-670
100-700
Lỗ côn trục chính
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
Tốc độ trục chính (r / phút)
8000
8000
8000
8000
8000
Chuyển động nhanh X / Y / Z (m / phút)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
Trọng lượng máy (Kg)
3800
3200
5300
5500
5600
Người mẫu
VMC1050
VMC1160
VMC1165
VMC1265 I
VMC1370 I
VMC1580
Kích thước bàn (mm)
1200x420
1200x600
1200x600
1200x600
1400x700
1700X800
Tối đatải trọng cho phép (Kg)
500
800
800
800
800
1500
Hành trình trục X (mm)
1000
1100
1100
1200
1300
1500
Hành trình trục Y (mm)
500
600
650
650
700
800
Hành trình trục Z (mm)
550
600
650
650
750
700
Khe chữ T
5-18-100
5-18x100
5-18-100
5-18-100
5-18-130
5-22-135
tâm trục chính đến bề mặt dẫn hướng trục Z (mm)
) 575
650
710
710
713
855
mặt cuối trục chính với bàn làm việc (mm)
100-650
120-720
120-720
120-770
120-870
160-860
Lỗ côn trục chính
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
Tốc độ trục chính (r / phút)
8000
8000
8000
8000
8000
6000
Chuyển động nhanh X / Y / Z (m / phút)
18/18/18
36/36/24
36/36/36
36/36/36
24/24/24
24/24/18
Trọng lượng máy (Kg)
5500
6500
6800
7000
8000
12000
Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 0
Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 1




Mô tả Sản phẩm

Cấu hình chuẩn: ▪ Bắc Kinh KNDhệ thống ▪ 24 tạp chí đĩa▪Trục chính Đài Loan ▪ Đường sắt Đài Loan
Chọn cấu hình:▪FANUC Ơi mf, Siemens, Đài Loan Thế hệ mới, Số lượng rộng, Hệ thống CNC Mitsubishi
▪ Máy lạnh tủ điện ▪ Băng tải phoi xoắn kép, băng tải phoi xích. Trục thứ tư, trục thứ năm ▪ Bộ làm mát dầu trục chính ▪ Ổ cắm trung tâm trục chính
Ưu điểm sản phẩm

Những lợi thế củaTrung tâm gia công

1. Thân máy bay và các thành phần chính là gang có độ bền cao, ổn định cấu trúc vi mô, đảm bảo sự ổn định của máy công cụ để sử dụng lâu dài.
2. Cột ở dưới cùng của cấu trúc kiểu cầu loại A, kết hợp với đế hộp lớn, giảm đáng kể độ rung của máy khi cắt nặng
3. ổ trục vít bi chính xác căng trước
4. đơn vị trục chính tốc độ cao, độ chính xác cao, độ cứng cao
5.Thiết kế tách dầu-nước
Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 2
Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 3

Những lợi thế củaTrung tâm gia công

Đặc điểm: Các bộ phận lớn chính của máy: đế, bàn làm việc, cột, yên giường và bệ đỡ được làm bằng cát nhựa chất lượng cao, gang chất lượng cao có độ bền cao, quy trình xử lý nhiệt hoàn chỉnh để loại bỏ ứng suất dư và đủ gia cố. sườn đảm bảo toàn bộ Máy có đủ độ bền, độ cứng và độ ổn định cao;Sử dụng đường ray dẫn hướng tuyến tính hạng nặng ban đầu của Đài Loan, nó có độ cứng vững và độ chính xác động tốt;Bộ truyền ba trục sử dụng trục vít bi đôi mài do Đài Loan sản xuất, có cấu trúc nhỏ gọn, chuyển động ổn định và độ chính xác cao;Trục chính của Đài Loan có độ cứng cao được bôi trơn bằng mỡ để bôi trơn liên tục và đáng tin cậy cho các ổ trục của trục chính;Cơ sở sử dụng cấu trúc khay nước lớn để đúc, có hiệu suất chống thấm tốt
Máy phát hiện
Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 4
Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 5
Ví dụ ứng dụng

Trước đây, việc sản xuất khuôn mẫu chủ yếu là thủ công, phải dùng thạch cao để làm khuôn mẫu, sau đó mới dùng phôi thép để làm khuôn mẫu.Bào phẳng và mài bằng máy bào, sau đó dùng tay hoặc máy khắc để khắc hình dạng của khuôn sản phẩm từ khuôn mẫu.Toàn bộ quá trình chế biến đòi hỏi tay nghề cao của người chế biến và nó khá tốn thời gian.Trung tâm gia công có thể hoàn thành nhiều quy trình cùng một lúc và hiệu quả xử lý không gì sánh được bằng các hoạt động thủ công.Trước khi xử lý, sử dụng máy tính để thiết kế đồ họa, mô phỏng và kiểm tra xem phôi gia công có đạt yêu cầu hay không và điều chỉnh mẫu thử kịp thời, giúp cải thiện đáng kể tỷ lệ chịu lỗi và giảm tỷ lệ lỗi.Có thể nói trung tâm gia công là thiết bị cơ khí thích hợp nhất để gia công khuôn mẫu.

Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 6
Đóng gói ＆ Vận chuyển
Thiết kế mới ODM Trung tâm phay đứng 5 trục VMC 1160 7
1. Gói bên ngoài: Trường hợp ván ép xuất khẩu hàng hải tiêu chuẩn.
2. Gói bên trong: Màng co giãn và màng nhựa chống ẩm.Chúng ta có thể
gói theo yêu cầu của bạn.Chi tiết giao hàng: Giao hàng trong 15-30 ngày làm việc sau khi thanh toán.

Từ khóa:

máy phay cnc đứng và ngang,

máy phay cnc đứng,

thiết kế máy vmc
