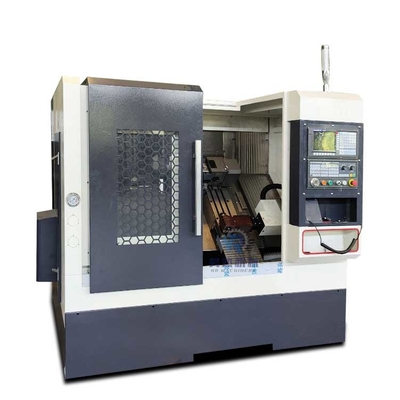

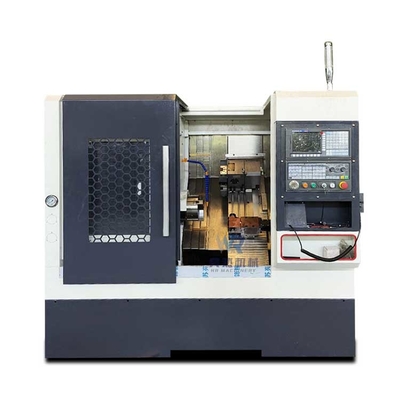

Máy quay CNC chiều ngang đa chức năng TCK40 với đường khoan 52mm và sức mạnh W 7.5kw

mô hình

tCK40

Max lăn qua giường Dia.

Φ450

Chiều kính cắt tối đa ((mm)

Φ120

Chiều dài cắt tối đa ((mm)

335

Di chuyển trục X ((mm)

900

Chuyến xe trục Z ((mm)

335

X, tốc độ cấp axis ((mm/min)

24000

Tốc độ cấp về trục Z ((mm/min)

24000

bánh tay ((mm)

0.001/0.01/0.1

X, Z tốc độ cung cấp ((mm/min)

0 ~ 5000

X, Z tốc độ cấp bằng tay ((mm/min)

0~1260

Độ chính xác định vị Xaxis lặp đi lặp lại ((mm)

0.005

Độ chính xác vị trí trục X ((mm)

0.01

Độ chính xác định vị liên tục về trục Z ((mm)

0.006

Độ chính xác định vị của trục Z ((mm)

0.015

Tốc độ xoắn (rpm)

35-3000

Vòng quay tối đa của xoắn (N.m)

35

Mũi trục

A2-5 ((Tự chọnA2-6)

Đường trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục tr

Φ52

Chuck thủy lực thông qua đường kính lỗ ((mm)

Φ40

Chuck.

6 ]]]]]]]]]]]]]]]]

Số thiết bị cầm dụng cụ

3 giá đỡ dụng cụ

Thời gian thay dụng cụ

0.25

Kích thước công cụ ((mm)

20×20

Kích thước công cụ boring ((mm)

Φ25

Động cơ chính ((kw)

5.5 (4500 rpm)

Mô-men xoắn chính của động cơ ((N.m))

35

Sức mạnh động cơ cấp x-axis (kw)

1.5

Mô-men xoắn động cơ cấp x-axis ((N.m))

6

Sức mạnh động cơ nguồn cấp theo trục Z ((kw)

1.5

Động cơ cung cấp mô-men xoắn theo trục Z ((N.m))

6

Khả năng làm mát ((L)

200

Loại động cơ ((1 mã lực) ((kw)

0.125

Trọng lượng máy ((kg)

1600
